GPD60C矿用本安型压力变送器

主页  > 产品展示  > 压力传感器  > GPD60C矿用本安型压力变送器

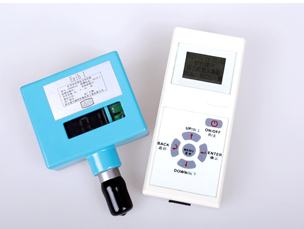

GPD60C矿用本安型压力变送器

GPD60(C)矿用本安型压力变送器为手动液压支架的配套产品,手动液压支架在于进行液压支架的工作质量的监控,即矿压监测,反映的是一个安全指标。压力传感器实时检测液压支架压力的变化值,包括前支柱压力、后支柱压力和前伸梁压力,并能将压力变化量传输给数据采集站进行下一步的处理。FYF0.2与GPD60(C)变送器配套使用构成一套完整的压力采集系统,其红外数据采集器利用红外通信读取变送器所存储的压力数据,并上传至PC机供系统做数据分析。

在线订购
产品详情

【产品介绍】:

       本产品能根据用户设置时间定期采集数据并且显示当前压力值,通过FYF0.2(矿用本安型红外遥控发送器)或直接与电脑连接,来读取存储数据。产品功耗几抵,电池典型工作寿命为1年。利用该产品将大大提高了用户对煤矿现场压力环境的水平监控。

      本产品包含以下模块:信号采集、数据存储、红外收发、人机交互。

具体工作方式为:用户通过按键输入或者光照感应启动变送器,系统根据用户设置的时间定时采集或存储数据,在此期间单片机切断部分外围电路电源,同时进入休眠状态,以节省电源。当达到用户设置的时间时,时钟芯片产生中断信号唤醒单片机,重新开始工作。

FYF0.2(矿用本安型红外遥控发送器)

本产品与GPD60(C)矿用本安型压力变送器配套使用。作为数据采集的中间纽带,我们采用高稳定性的芯片快速准确处理数据,大容量存储芯片保证数据可靠性。遥控发送器利用红外通信单元实现与变送器的通信,也可通过RS232接口将数据上传至电脑。

主要由通信单元、存储单元、显示单元、键盘模块组成。

本产品采用低功耗MCU为整个发送器的核心,用户通过按键选中菜单中所提供的功能,利用红外通信单元实现与变送器的通信,读取其压力数据或者设置其参数,数据存储单元可保存128台变送器的压力数据,可通过RS232通信接口将数据参数上传至电脑。产品采用液晶显示界面,实时时钟单元提示当前时间并用于校准从机的时间。整个产品采用低功耗设计,待机时间切断主电路电源,超时关闭背光或者自动关机等。


【系列用途】:

煤矿领域

油气领域

无人值守压力测量现场


【产品特点】:

◆3.6V电池供电

◆超大存储容量,可存储52万组数据

◆实时储存数据

◆超低功耗,静态电流低于5uA

◆按键或灯光照射可启动

◆采集周期和报警压力可调

◆超压报警,最大承受压力180MPa

◆产品具备煤安认证



FYF0.2 :

◆红外通讯

◆3秒快速开机响应

◆开机无需重设时间

◆人性化界面设计

◆采用3节5号电池供电,容易更换

◆可与PC连接,方便查看历史数据


【应用概述】:

GPD60(C)矿用本安型压力变送器为手动液压支架的配套产品,手动液压支架在于进行液压支架的工作质量的监控,即矿压监测,反映的是一个安全指标。压力传感器实时检测液压支架压力的变化值,包括前支柱压力、后支柱压力和前伸梁压力,并能将压力变化量传输给数据采集站进行下一步的处理。

FYF0.2与GPD60(C)变送器配套使用构成一套完整的压力采集系统,其红外数据采集器利用红外通信读取变送器所存储的压力数据,并上传至PC机供系统做数据分析。


【产品参数】:

GPD60(C) :

本  安 参 数:电池最高开路电压    :3.7V ;电池最大输出电流   :1.85A

额定工作电压:3.6V;

最大工作电流:20mA

电  池类型:锂-亚硫酰氯电池(符合煤安要求)

产  品输出:表头显示压力(0~60MPa)

基  本误差:±1%FS

FYF0.2 :

电池组最高开路电压:4.3V;电池组最大输出电流:7.40A

额定工作电压:4.1V

工  作电流:20mA

发送距离范围:(0~0.2)m

发送角度范围:(0~30)°

电池符合煤安要求;

发送器与变送器正常通信,可以对GPD60(C)实现各种参数修改设置和储存压力数据。通信方式采用红外无线通信IrDA标准1.0,波特率115.2K;

发送器与电脑正常通信,可以读取发送器的参数设置和压力数据。通信方式采用RS232接口,波特率115.2K;


【产品规格选型】:GPD60(C);FYF0.2


【产品尺寸图】:

                              GPD60(C)                                                                      FYF0.2

【产品毛重】:1015g(GPD60(C))、220g

【产品净重】:965g(GPD60(C))、170g(FYF0.2)
