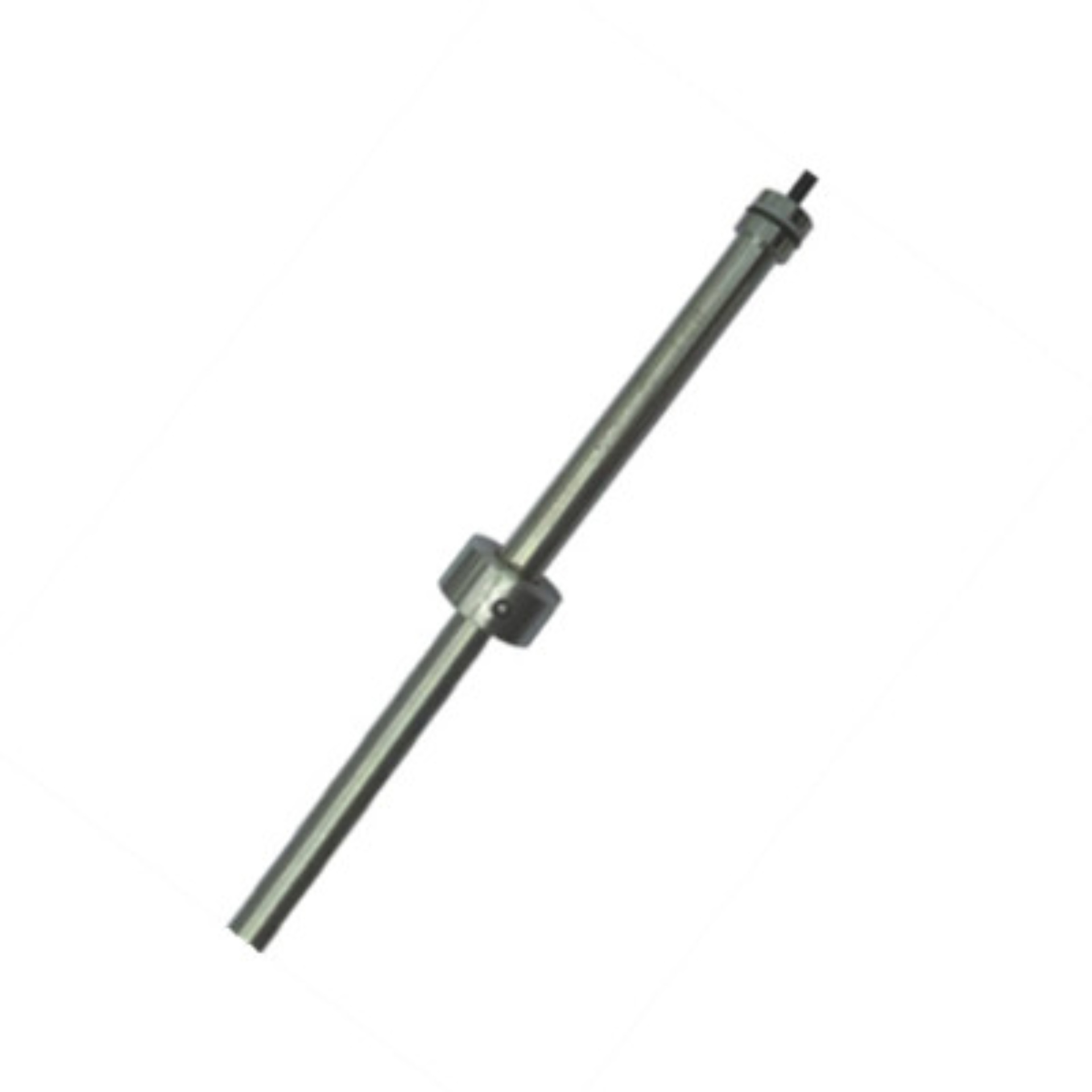

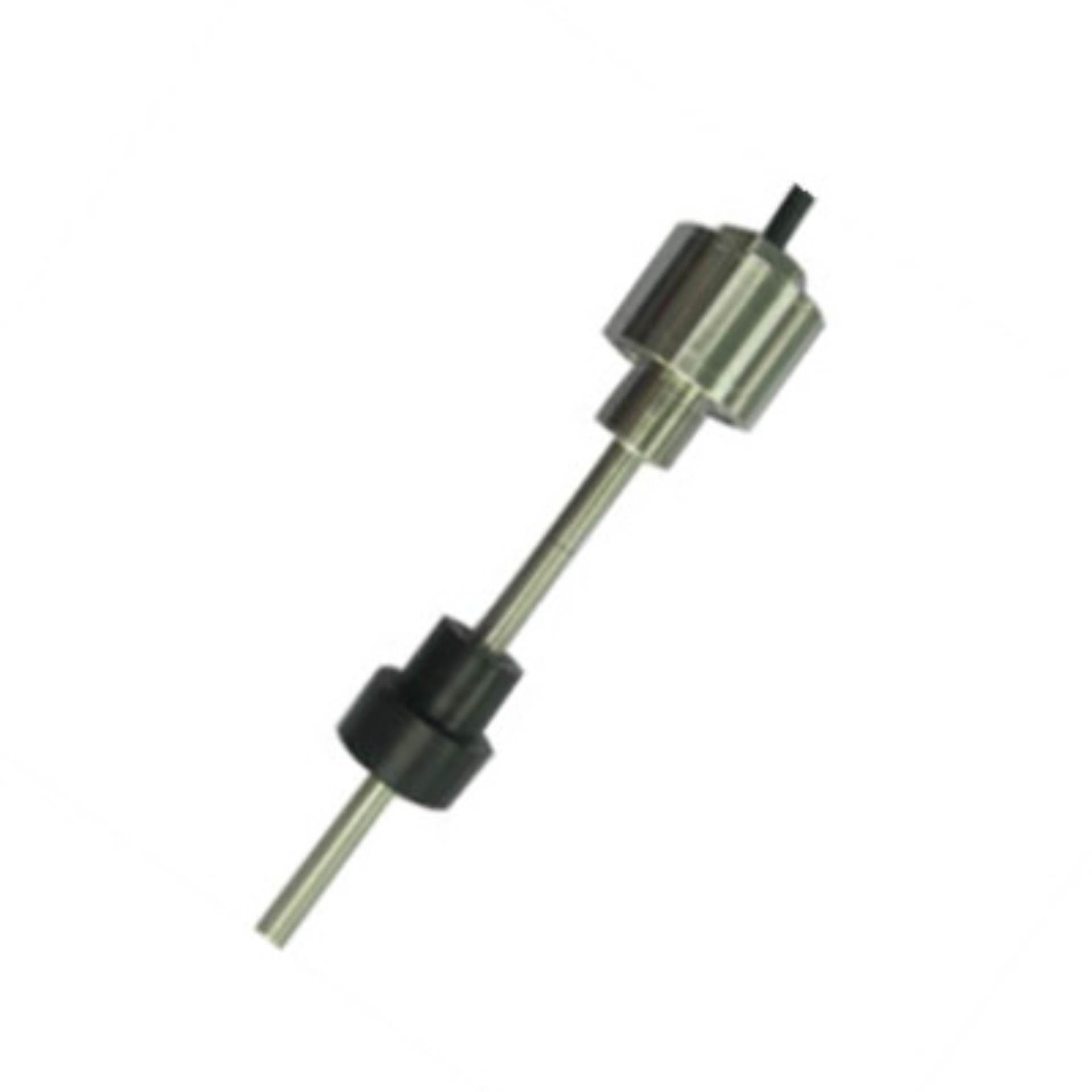

GUC系列矿用本安型位移传感器

矿用本安型位移传感器适用于液压支架、掘进机、掘锚机等煤矿设备,用户可根据实际安装结构选用。

在线订购
产品详情

【产品介绍】:

GUC系列矿用本安型位移传感器(以下简称传感器)是磁致伸缩原理的非接触式绝对位置测量的位移传感器,适用于有甲烷气体混合物和煤尘爆炸危险的煤矿井下,满足各种位移测量、控制的要求。传感器采用非接触测量方式,不会因摩擦造成传感器使用寿命降低;性能稳定可靠,受电源电压变化的影响小;工作环境温度宽,在-10℃到60℃范围内均能正常工作。传感器优良的性能,良好的环境适应性、可靠性、稳定性,让用户更加放心使用。



【系列用途】:


液压支架、掘进机



【产品特点】:


◆矿用本质安全型产品符合GB3836-2010 MT1109-2011和Q/XKYC 14-2012

要求规定,取得煤安证书,防爆标志为ExibI

◆非接触式测量,性能稳定可靠,使用寿命长;

◆内置于液压缸内,线性测量,绝对值输出;

◆产品材质、电气性能等完全符合煤矿安全要求,安全性高;



【应用概述】:


矿用本安型位移传感器适用于液压支架、掘进机、掘锚机等煤矿设备,用户可根据实际安装结构选用。



【产品参数】:


GUC1200(A)

本安参数:Ui:12.5V  Ii:15mA  Ci:0uF  Li:0mH

工作电压:+12V DC±10%

工作电流:≤15mA DC

输出信号:DC (0.5~4.5V)±0.02V;负载电阻应: 2KΩ~∞

非线性误差:<±0.1%F.S.

重复性误差:<±0.01%F.S.

分辨率:0.17mm或12位D/A转换(以大者为主)

量程:0~1200mm(用户可定制);

GUC1200(B)

本安参数:Ui:12.5V  Ii:15mA  Ci:0uF  Li:0mH

工作电压:+12V DC±10%

工作电流:≤10mA DC

输出信号:DC (0.5~4.5V);负载电阻应: 2KΩ~∞

非线性误差:<±0.2%F.S.

重复性误差:<±0.01%F.S.

分辨率:少于1mm或10位D/A转换(以大者为主)

量程:0~1200mm(用户可定制);



GUC1200/2440(C)

本安参数:Ui:12.5V  Ii:20mA  Ci:0uF  Li:0mH

工作电压:+12V DC±10%

工作电流:≤20mA DC

输出信号:DC (0~5V);负载电阻应: 2KΩ~∞

非线性误差:<±0.2%F.S.

重复性误差:<±0.01%F.S.

分辨率:少于0.34mm或16位D/A转换(以大者为主)

量程:0~1200mm,0~2440mm(用户可定制);



【产品规格选型】:


GUC1200(A)、GUC1200(B)、GUC1200/2440(C)(下单时注明量程就可以。)



【产品尺寸图】:

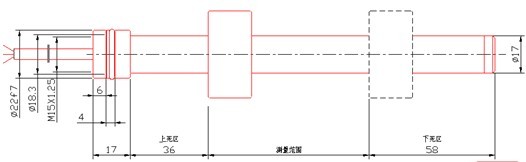

GUC1200(A)

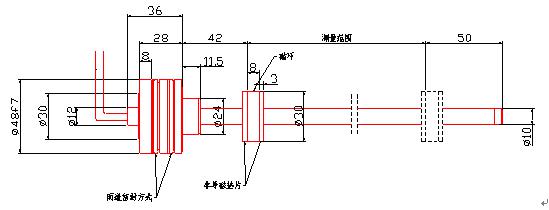

GUC1200(B)

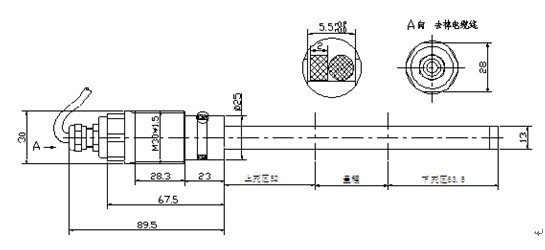

GUC1200/2440(C)
