磁尺在液位监测管理系统中的应用

概述

液位监测管理系统是针对液位测量的自动化管理而设计的。系统能对多个液位监测点进行自动监测，直接反映出各个液位监测点当前的液位高度；通过计算机对液位高度进行处理，直接给出各种供查询的记录报告和统计数据，使管理者及时地掌握各个液位监测点的情况，从而合理地进行安排和调度；系统配备高精度，高稳定性的KYDM磁致伸缩液位传感器，保证了测量的精度；系统采用先进可靠的RS485传输网络，成熟可靠的MODBUS传输协议，保证了系统的稳定性、可靠性。液位监测管理系统，极大程度上减少了人工劳动力，提高了自动化的管理水平，是现代化、智能化、自动化的进步的表现。

系统的主要功能

    液位监测管理系统主要功能：实时液位测量显示、上下限报警（声光报警），容积计算，重量计算，数据（液位、容积，重量）记录，卸油记录等。

系统构成

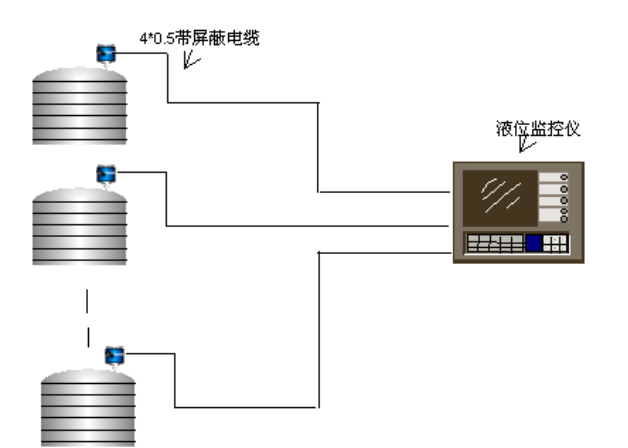

1、系统示意图

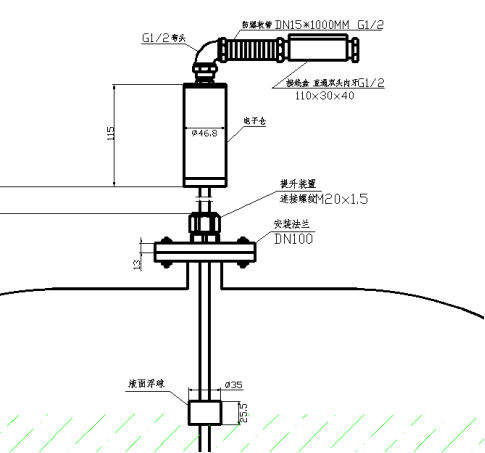

2、磁尺安装示意图

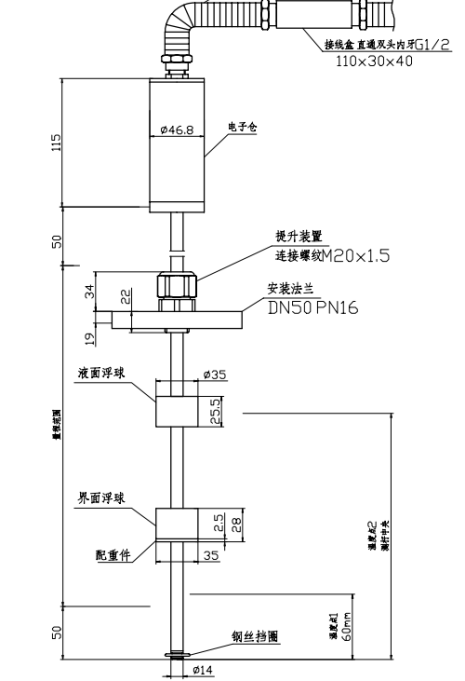

3、磁尺示意图

相关技术参数

      1、磁致伸缩液位传感器

（1）隔爆结构，输出方式：MODBUS，可测量物理量：位置和温度

度量

（2）有效量程：50—14000mm

（3）供电电源：+24VDC，通信接口：EIA-RS485

（4）工作温度：-40~+85℃

（5）非线性误差：<±0.05%F.S，

     重复性误差：<±0.01%F.S，

分辨率：优于0.01%F.S，

温度影响：优于0.01%F.S./℃，

测量温精度：±0.5℃

（6）零点调整范围：100%F.S

2、液位监测仪

（1）供电电源AC220V±10％,50HZ；

（2）工作温度-20℃～40℃；

（3）相对湿度0～90%RH；

（4）显示方式：图形及文字；

（5）可监控油罐数≧8（可以扩张为12个）；

（6）系统语言：中文；

（7）与计算机或外部设备通讯方式类型，RS232或RS485,同时支持TCP/IP局域网（RJ45）；

（8）可选1路以上输出继电器，常开或者常闭触点容量为交流5A/240V或直流5A/24V；

（9）带声光报警器，可设置报警值；

（10）有自诊断功能；

（11）除开与计算机通讯接口外，可扩展多2个RS485接口；

（12）支持工程软件升级；

（13）显示油罐实时高度、体积、温度；

（14）支持容积导入，容积计算功能
