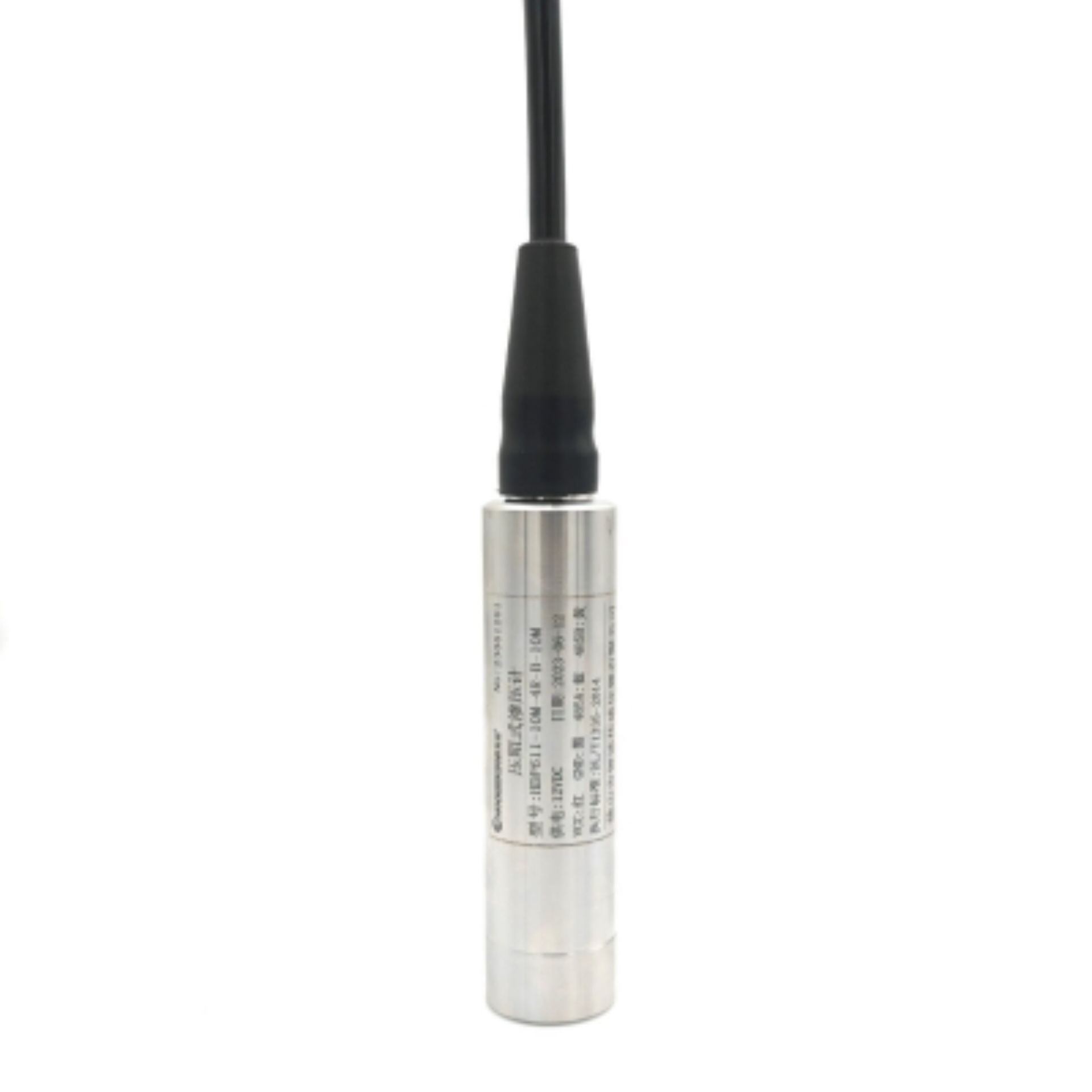

HDP611基坑渗压计也叫压阻式液位计/液位变送器

在线订购

产品详情

HDP611基坑渗压计也叫压阻式液位计/液位变送器,利用芯片的压阻效应，将水压力转换成RS485、4~20mA等信号。渗压计采用精堪的封装技术及完善的装配工艺，全不锈钢结构、防堵设计，防水导气专用电缆线与不锈钢外壳密封连接，确保高精度压阻敏感芯片、高稳变送电路长期工作无渗漏。

主要应用于大坝工程、尾矿库工程安全监测、各类公路、桥梁、隧洞安全监测、土工建筑物基坑安全监测等；也可应用于河流、地下水位、水库、水塔、水利水电等工程领域基础的水位测量，水位监测。

产品概述及特点：

A、采用高精度硅压芯片；
   B、具有零点、满量程补偿；
   C、高精度和高稳定性放大集成电路；
   D、全封焊结构、抗冲击、耐疲劳、可靠性高；
   E、输出信号多样化（模拟量输出、数字RS485输出）；
   F、结构小，外径Z小可达26mm；
   G、电气连接采用特殊灌封工艺，配套4芯导气屏蔽电缆，防护等级达国家IP68标准

产品应用：

A、水电、大坝、隧道等工程基础水位测量；
B、水井、水塔、河流、水库的水位测量；
C、污水处理设备、海洋水位、地下水监测；

产品主要参数：

被测介质：液体（弱腐蚀性）
量程： 0～0.1、0.2、0.35、0.5、0.7、1.0、20.、2.5MPa可选
输出： 4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC、1～5VDC等（三线制）、RS485（四线制）
综合精度： ±0.25%FS
供电： 24V Dc（12～36VDC）
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻：电流输出型：Z大800Ω；电压输出型：大于50KΩ
介质温度： -20～85℃
环境温度： -20～85℃
储存温度： -40～90℃
相对湿度： 0～95% RH
密封等级： IP68
过载能力： 150%FS
响应时间： ≤5mS
稳定性： ≤±0.15%FS/年
振动影响： ≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
电气连接： 4/5芯导气屏蔽电缆全密封；标准配线为量程长度加2米
压力连接：投入式
连接螺纹材料： 304/316L不锈钢
